원소재

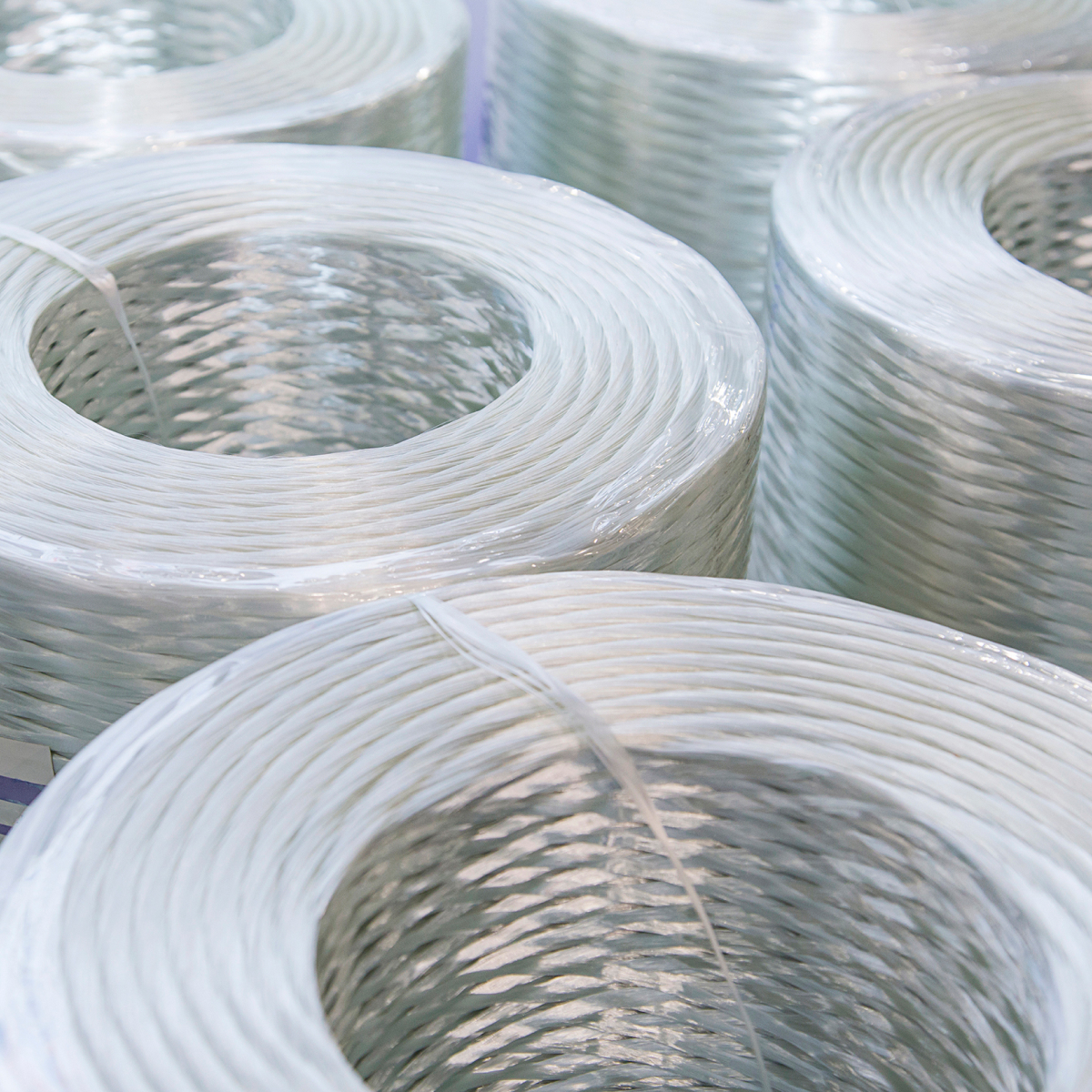

유리 섬유
석회석, 납석, 붕산 등을 주원료로 만든 섬유로 가장 일반적인 복합재료 소재로 인장강도가 우수하고 내열성, 화학적 내구성, 전기 절연성, 내마모성이 우수합니다.
| 종류 | E-GLASS | C-GLASS | ECR-GLASS |
|---|---|---|---|
| 비중 | 2.54 | 2.50 | 2.71 |
| 인장강도 (MPa) | 3,400 | 3,000 | 3,300 |
| 탄성계수 (GPa) | 72 | 69 | 72 |
| 신장율 (%) | 4.8 | 4.8 | 4.8 |
| 열팽창계수 (10-6) | 5.0 | 7.2 | 5.9 |

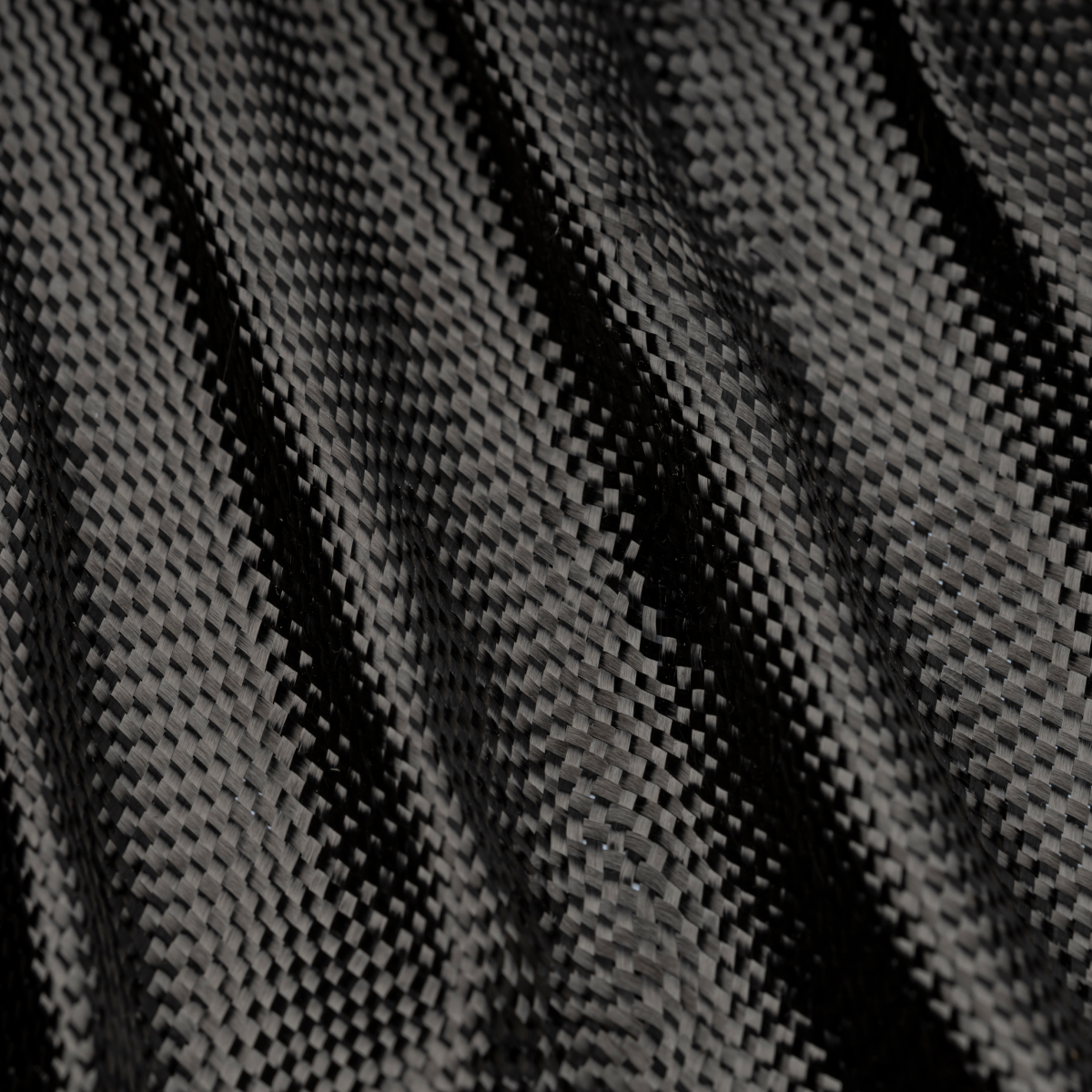

탄소 섬유
흑연 결정 구조를 가진 섬유상의 탄소 물질로 알루미늄보다 가볍고 철에 비해 강 한 탄성과 강도를 가지고 있어 금속을 대체할 수 있는 첨단 복합소재로 항공, 우주, 고성능 스포츠 용품 등에 주로 사용되는 섬유입니다.
| 종류 | T700 | T800 | T1000 |
|---|---|---|---|
| 비중 | 1.80 | 1.81 | 1.79 |
| 인장강도 (MPa) | 4,900 | 5,500 | 6,600 |
| 탄성계수 (GPa) | 230 | 294 | 675 |
| 신장율 (%) | 2.1 | 1.9 | 2.0 |

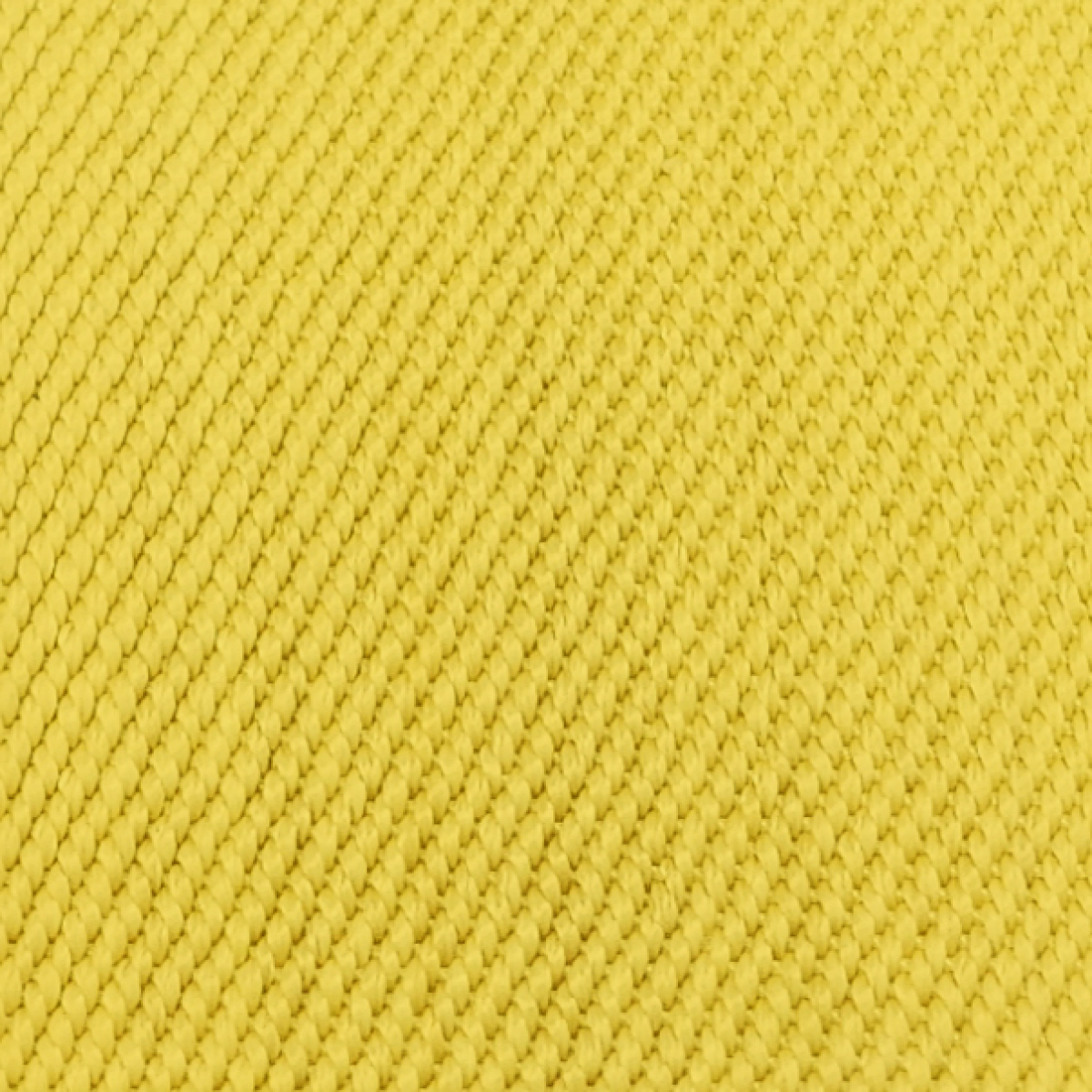

아라미드 섬유
폴리아미드 기반의 섬유로 고유의 강도 (Steel의 5 ~ 7배) 및 내열성이 우수하여 내열, 안전복, 방화 / 방탄복, 경량 복합재, 건축 보강재 등 광범위하게 사용되는 섬유입니다.
| 종류 | Kevlar 29 | Kevlar 49 | Kevlar 149 |
|---|---|---|---|
| 비중 | 1.44 | 1.45 | 1.47 |
| 인장강도 (MPa) | 3,600 | 3,800 | 3,400 |
| 탄성계수 (GPa) | 65 | 130 | 186 |
| 신장율 (%) | 4.0 | 2.8 | 2.0 |

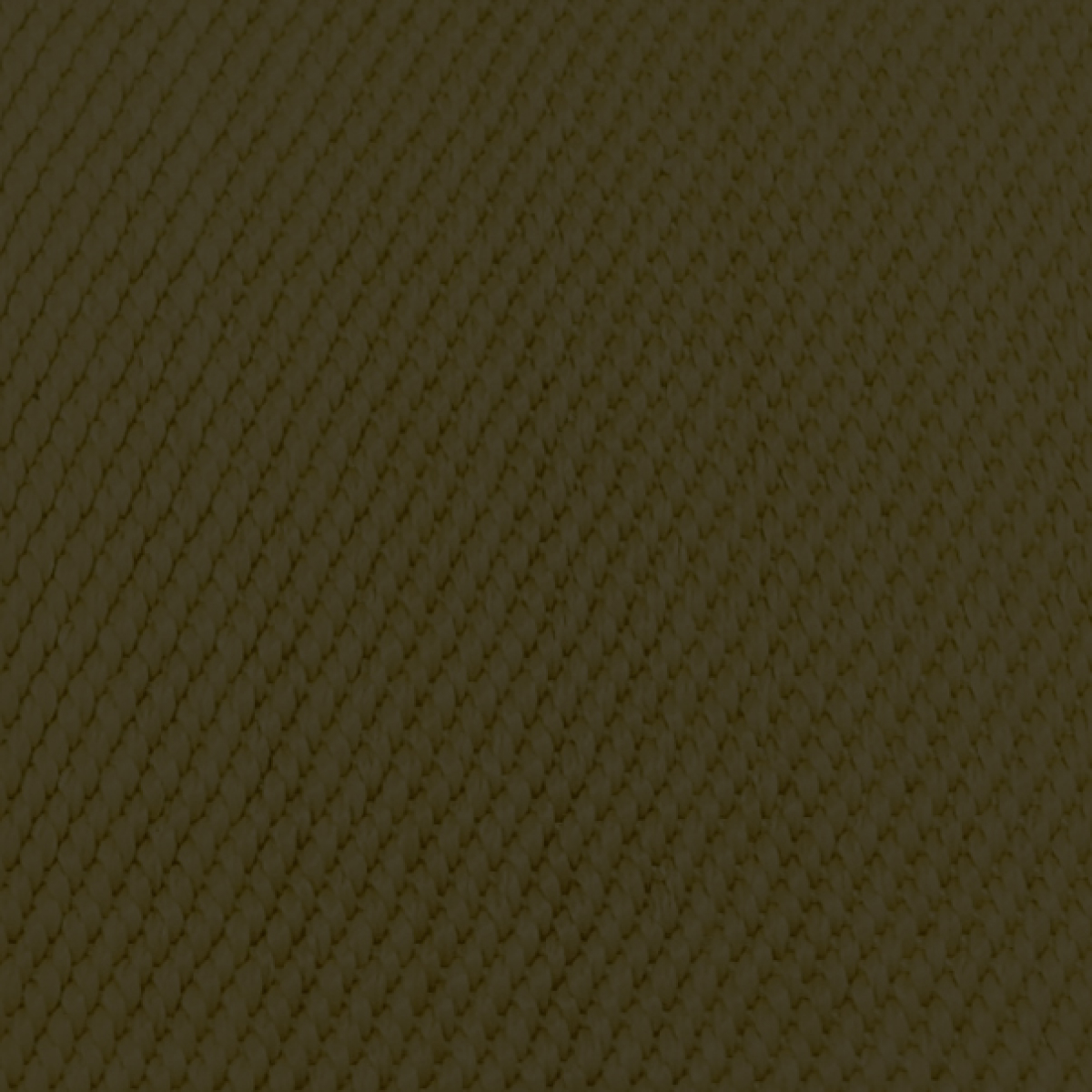

바잘트 섬유
현무암 기반의 섬유로 유리섬유에 비해 인장강도 및 탄성률이 15 ~ 20% 높고 내화학성이 우수하고 폭넓은 사용온도로 보다 친환경적 섬유입니다.
| 비중 | 인장강도 (MPa) | 탄성계수 (GPa) | 신장율 (%) |
|---|---|---|---|
| 2.67 | 4,000 ~ 4,300 | 84 ~ 87 | 3.50 |
